Damals wie heute wird im Geografieunterricht an einer Schule ein Atlas verwendet. Dieser ist sowohl digital auf einem Tablet als auch analog als Buch verfügbar. Wenn man so durch die Atlas-Seiten blättert, dann entdeckt man irgendwann auch Klimadiagramme. Oftmals ist eine Darstellung von der Erde und dessen Klimazonen abgebildet. Bei Schulprüfungen gibt es bis heute die Aufgabe: Von welchem Ort stammt das Klimadiagramm? Um dies beantworten zu können, muss man ein Klimadiagramm jedoch richtig lesen und auswerten können.

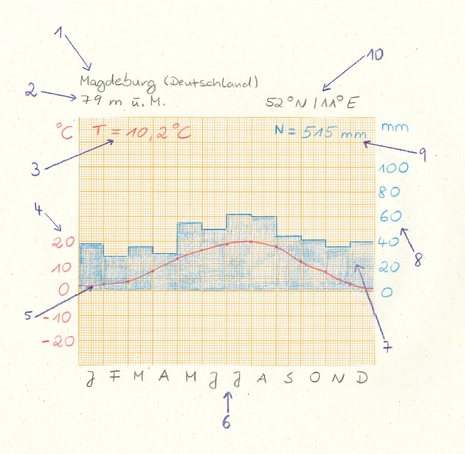

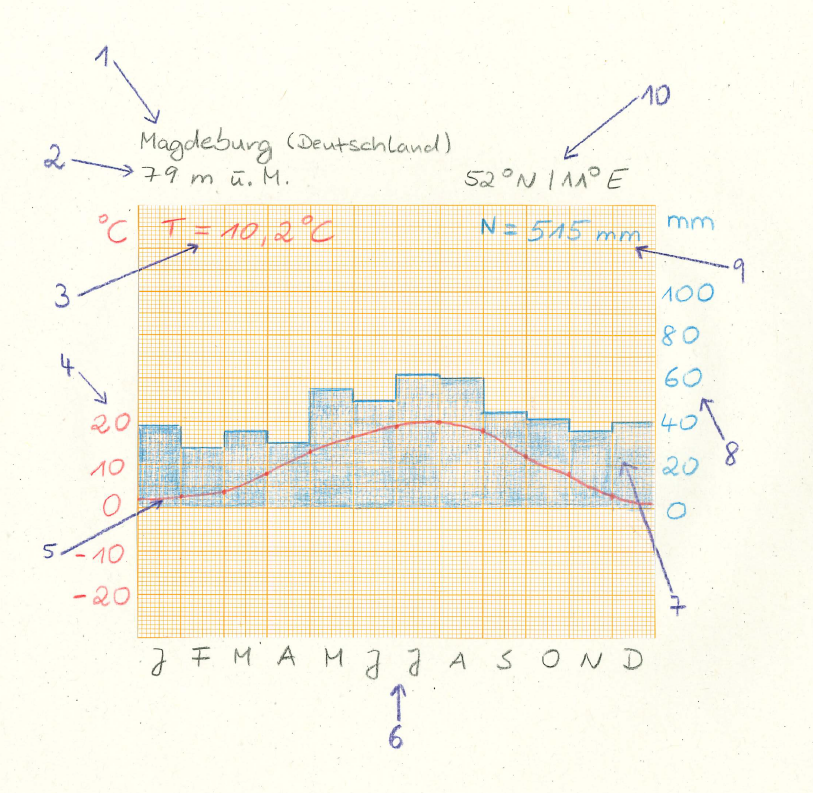

In der nachfolgenden Beispielgrafik sind zehn nummerierte Pfeile dargestellt. Welche Beschriftung würden Sie für die einzelnen Pfeile wählen? Probieren Sie es mal aus bevor Sie weiterlesen! Genau eine solche Aufgabe könnte es im Geografie- beziehungsweise Erdkundeunterricht geben.

Vergrößern

Klimadiagramm

Beginnen wir in der oberen, linken Ecke: Zunächst wird der Name (Ort) der Station genannt (1). Danach folgt die Höhe der Station in Metern über dem Meeresspiegel (2). Beim dritten Pfeil ist die durchschnittliche Jahrestemperatur in Grad Celsius [°C] (3) angegeben. Anschließend benötigt man eine linke vertikale Achse (y- bzw. Hochachse) mit der Skala für die Temperatur in Grad Celsius (°C) (4). Der nächste Pfeil zeigt auf die Temperaturkurve im Diagrammpapier (5). Nun sind wir schon im unteren Feld angekommen bei der Grundachse (horizontale bzw. x-Achse) mit den Monaten von Januar bis Dezember (6). Weiter geht es mit den Niederschlagssäulen (7). An der rechten Hochachse ist der Maßstab für die Niederschlagswerte in Millimeter (mm) (8) aufgetragen. Am vorletzten Pfeil steht die Jahressumme der Niederschläge in mm (9). Zum Schluss ist noch die Lage im Gradnetz (10) von entscheidender Bedeutung.

Klimadiagramme können natürlich auch ganz anders aussehen. Darum wundern Sie sich bitte nicht, wenn Sie einmal ein Diagramm entdecken, das nicht exakt wie diese Beispielgrafik aussieht. Sie soll nur verdeutlichen, wie der generelle Aufbau eines solchen Diagramms ist. Vielleicht haben Sie es erkannt, die händischen Eintragungen wurden auf Millimeter-Papier gemacht. In der digitalen Welt gibt es in der heutigen Zeit natürlich unzählige Auswertetools, die dies bereits für uns übernehmen.

Schauen Sie doch mal im Keller oder in fast vergessenen Schubladen nach Ihrem eigenen Schulatlas aus Schulzeiten! Darin gibt es allerlei interessante Abbildungen zu entdecken – die Klimadiagramme sind da nur ein spannendes Beispiel.
