Energieinput von oben

Energieinput von oben

Datum 16.10.2023

Die auf unsere Erdoberfläche und die Atmosphäre einwirkenden Strahlungsflüsse gehören zu den wichtigsten Faktoren für Leben auf unserer Erde. Hinter dem Begriff Strahlung verbergen sich allerdings komplexe Zusammenhänge. Heute soll zunächst die Globalstrahlung im Mittelpunkt stehen.

Ein maßgeblicher Faktor der Strahlungsbilanz in unserem Klimasystem Erde-Atmosphäre ist die sogenannte Globalstrahlung. Unter dieser versteht man die gesamte an der Erdoberfläche auf einer horizontalen Ebene empfangene Solarstrahlung. Die Globalstrahlung setzt sich dabei aus der direkten Strahlung (d.h. jene Strahlung, die Schatten werfen kann) und der gestreuten (diffusen) Sonnenstrahlung aus der Himmelshalbkugel zusammen. Die extraterrestrische Strahlung (d.h. die auf die Atmosphäre auftreffende Strahlung) wird nämlich beim Passieren der Erdatmosphäre verändert und erfährt beispielsweise eine Abschwächung (Extinktion) durch die Streuung/Reflexion an Luftmolekülen, Wolken, Wasser- und Staubteilchen. Zudem erfolgt auch eine Absorption durch Wasserdampf und atmosphärische Spurengase, diese soll an dieser Stelle aber nicht weiter behandelt werden. Als Faustregel gilt, dass bei Sonnenhöhen von mehr als 50° und wolkenlosem Himmel die Globalstrahlung zu ca. 75 % aus direkter Sonnenstrahlung besteht, bei einem deutlich tieferen Sonnenstand (ca. 10°) nur noch zu 33 %. D.h. bei tieferen Sonnenständen überwiegt die diffuse Himmelsstrahlung gegenüber der direkten Strahlung deutlich.

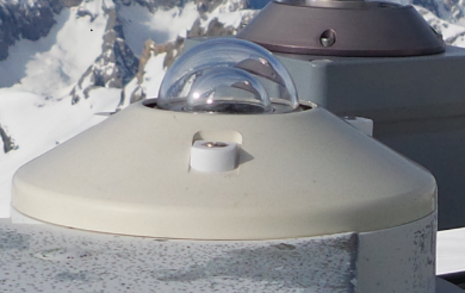

Pyranometer (Quelle DWD)
Pyranometer (Quelle DWD)


Die Globalstrahlung kann mit einem sogenannten Pyranometer (Abbildung 1) sehr gut gemessen werden. Dieses besteht aus für die kurzwellige Strahlung durchlässigen und auch als Witterungsschutz dienenden Halbkugeln und hintereinander geschalteten Thermoelementen (geschwärzte Thermosäule) als Sensor. Die geschwärzten Empfangsflächen der aktiven Lötstellen der Thermoelemente absorbieren die einfallende Strahlung und erwärmen sich gegenüber den passiven Lötstellen innerhalb des Geräts. Die auftretenden Temperaturdifferenzen erzeugen Thermospannungen, die ein Maß für die empfangene Bestrahlungsstärke sind. Mit einer entsprechenden Abschattung (Schattenring) kann mit diesem Gerät auch die diffuse Strahlung bestimmt. Auf jeden Fall ist eine sogenannte Horizontfreiheit, d.h. kein Horizonteinschränkung durch Bäume, Gebäude oder Bergrücken erforderlich.

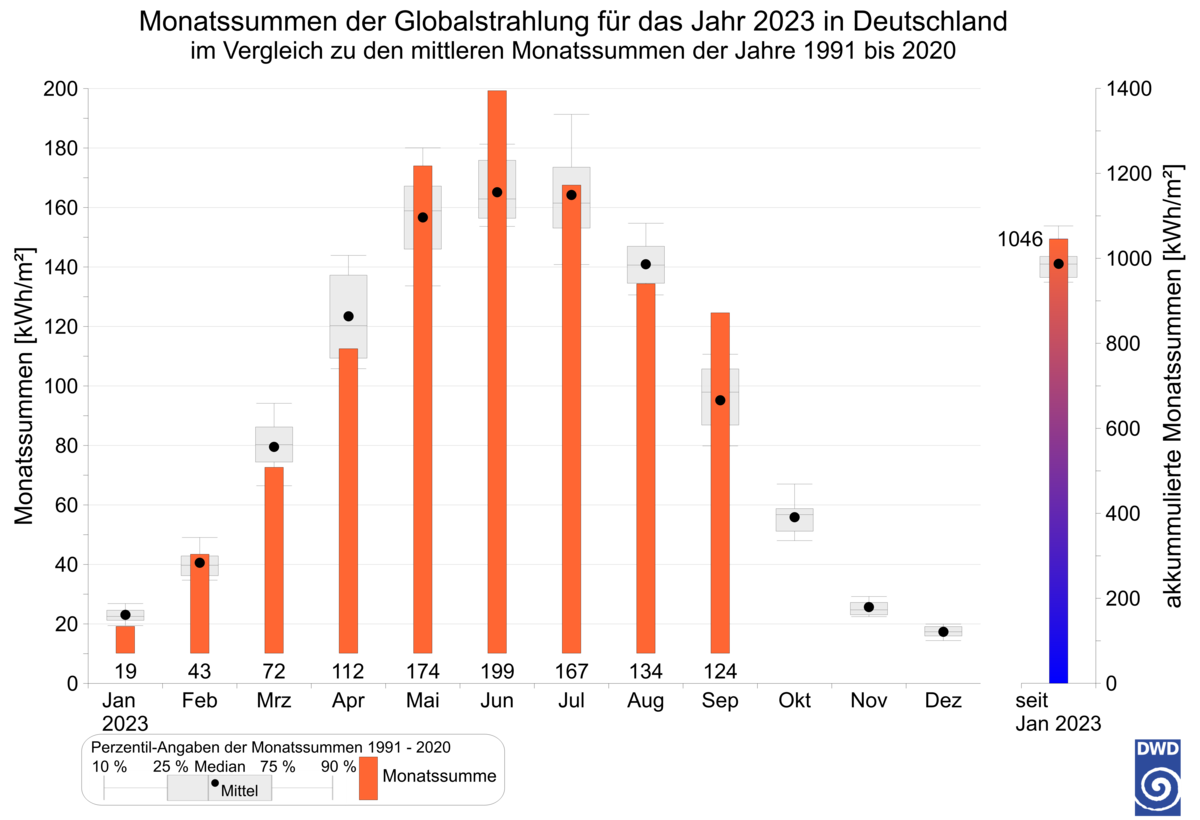

Monatssummen der Globalstrahlung 2023 in Deutschland (Quelle DWD, Regionales Klimabüro Hamburg)
Monatssummen der Globalstrahlung 2023 in Deutschland (Quelle DWD, Regionales Klimabüro Hamburg)



Aufgrund der starken Abhängigkeit der Globalstrahlung vom Sonnenstand besteht in unseren Breiten ein immenser Jahresgang. So liegt die mittlere Monatssumme für Deutschland im Zeitraum 1991 bis 2020 für den Monat Dezember beispielsweise unter 20 kWh/m², bei höchstem Sonnenstand in den Sommermonaten Juni und Juli bei über 160 kWh/m² (Abbildung 2). Außerdem ist in der Abbildung anhand des „Box-Plots“ auch das 25 % und 75 % bzw. das 10 und 90 % Perzentil (d.h. die wahrscheinlichste Schwankungsbreite bzw. der fast maximale Erwartungswert) ersichtlich (Erklärung in der unteren Legende beachten). Für das aktuelle Jahr 2023 lag die Monatssumme im Juni beispielsweise bei sehr hohen 199 kWh/m² und damit deutlich über dem normalerweise erwarteten Wertebereich. Auch im kürzlich abgelaufenen September ist dieser Effekt aufgetreten: die Monatssumme von 124 kWh/m² liegt deutlich oberhalb des Mittelwerts, der bei etwas unter 100 kWh/m² zu finden ist. Diese deutlichen Ausreißer führen nun dazu, dass die mittlere Jahressumme der Globalstrahlung von 1086 kWh/m² (1991 bis 2020) dieses Jahr wahrscheinlich schon im Oktober übertroffen wird. Den absoluten Spitzenrang nimmt im Bezugszeitraum seit 1983 das vergangene Jahr 2022 mit einer Jahressumme von 1227 kWh/m² ein.

Generell ist festzustellen, dass es seit 1983 einen eindeutigen positiven Trend der Jahressummen der Globalstrahlung gibt (Abbildung 3). Legt man einen linearen Trend in die Datenpunkte ergibt sich eine Steigerung von etwa 3,6 kWh/m² pro Jahr. Das bedeutet, dass in 10 Jahren im Deutschlandmittel 36 kWh/m² hinzugekommen sind. Sehr schön ersichtlich sind auch die zwei „Ausreißer“ in den vergangenen Jahren sowie das Jahr 2003.

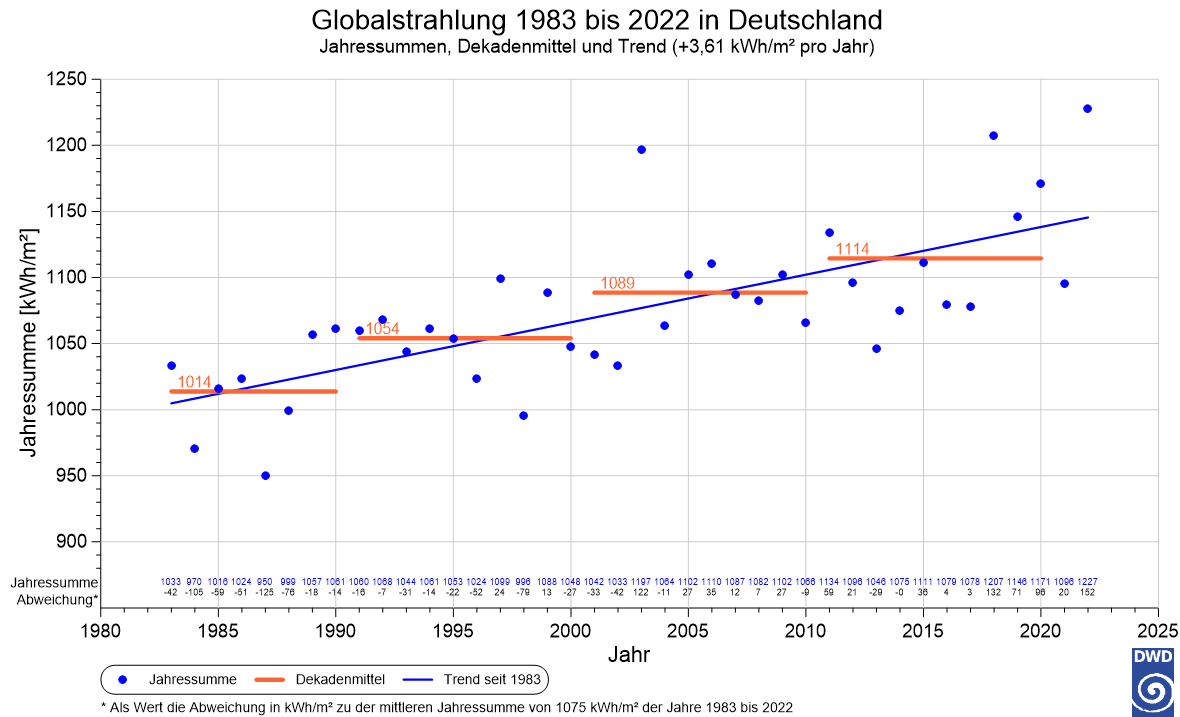

Globalstrahlung 1983 bis 2022 in Deutschland (Quelle DWD, Regionales Klimabüro Hamburg)
Globalstrahlung 1983 bis 2022 in Deutschland (Quelle DWD, Regionales Klimabüro Hamburg)



Außerdem unterliegt die Globalstrahlung in Deutschland aufgrund der Geographie und der Geometrie der einfallenden Strahlung einer regionalen Differenzierung. In den Mittelwerten der Jahressummen im Zeitraum von 1991 bis 2020 gibt es im Süden der Bundesrepublik deutlich höhere Werte als im Norden und Nordwesten Deutschlands. Die höchsten Werte der Globalstrahlung werden etwa in einem Streifen vom Bodensee über das Alpenvorland bis zum Inn und der Salzach sowie am Oberrhein und am Neckar erreicht. Im Vergleich zu den geringeren Werten im Norden (knapp über 1000 kWh/m²) werden im Süden fasst 200 kWh/m² im Jahr mehr erreicht.


Die erwähnten Abbildungen sind unter http://www.dwd.de/tagesthema zu finden.
